Трансформаторы играют ключевую роль в энергетике и электронике, обеспечивая передачу и преобразование электрической энергии. В России, где энергосистема требует надежных и эффективных решений, технология производства этих устройств эволюционирует с учетом строгих стандартов ГОСТ и растущих потребностей рынка. Например, на специализированных платформах, таких как https://radaelectron.ru, можно найти подробные описания оборудования и услуг по их изготовлению, что упрощает поиск поставщиков для промышленных предприятий.
Производство трансформаторов — это сложный многоэтапный процесс, сочетающий точные инженерные расчеты, высокотехнологичное оборудование и строгий контроль качества. Он начинается с проектирования, где специалисты определяют параметры устройства на основе требований заказчика: мощность, напряжение, тип охлаждения и условия эксплуатации. В российских компаниях, ориентированных на внутренний рынок, особое внимание уделяется соответствию нормам безопасности, таким как ГОСТ Р 54005-2010 для силовых трансформаторов. Это позволяет создавать оборудование, устойчивое к суровым климатическим условиям, характерным для регионов вроде Сибири или Дальнего Востока.
Далее следует выбор материалов, который напрямую влияет на эффективность и долговечность трансформатора. Основу составляют сердечники из электротехнической стали — кремнистого или анизотропного типа, производимой на заводах вроде Новолипецкого металлургического комбината. Обмотки изготавливают из медной или алюминиевой проволоки, покрытой изоляцией на основе лаков или бумаги. В последние годы в России набирает популярность использование экологичных материалов, таких как биоразвлагаемые масла для охлаждения, что соответствует федеральным программам по снижению воздействия на окружающую среду.
«Качество материалов определяет до 70% надежности трансформатора, поэтому российские производители все чаще переходят на импортозамещающие аналоги, не уступающие зарубежным по характеристикам.»
Намотка обмоток — один из самых трудоемких этапов, где применяются автоматизированные станки для обеспечения равномерности и минимизации потерь. В отечественной промышленности используются машины от компаний вроде Электротехмаш или импортные аналоги Siemens для сравнения, но с акцентом на локализацию. Этот процесс требует высокой точности, чтобы избежать коротких замыканий и перегревов.
Этапы намотки и сборки трансформаторов
После подготовки материалов начинается намотка, которая делится на первичную и вторичную обмотки. Первичная наматывается на сердечник с учетом коэффициента трансформации, рассчитанного по формуле U2/U1 = N2/N1, где U — напряжение, N — число витков. В России для силовых трансформаторов мощностью от 10 к ВА до 1000 к ВА этот этап часто автоматизирован, что снижает брак до 1-2%. Сборка включает размещение обмоток в баке, заливку изоляционным маслом и установку расширителей для компенсации теплового расширения.
Контроль качества на этом этапе критически важен: проводится испытание на пробой, измерение сопротивления изоляции и проверка на вибрацию. Согласно нормам Росстандарта, трансформаторы должны выдерживать нагрузки в 1,5 раза выше номинальных без деформаций. Российские лаборатории, аккредитованные по ISO 17025, обеспечивают соответствие этим требованиям, что особенно актуально для экспорта в страны ЕАЭС.
- Подготовка сердечника: сборка пластин с минимальными зазорами для снижения магнитных потерь.
- Намотка обмоток: использование многослойной изоляции для высоковольтных моделей.
- Сушка и пропитка: вакуумная обработка для удаления влаги и повышения диэлектрических свойств.
- Сборка бака: герметизация с применением сварки по ГОСТ 8713-79.
Инновации в производстве трансформаторов в России включают внедрение цифровизации: датчики Io T для мониторинга в реальном времени и 3D-моделирование для оптимизации конструкции. Это позволяет сократить время производства на 20-30% по сравнению с традиционными методами.

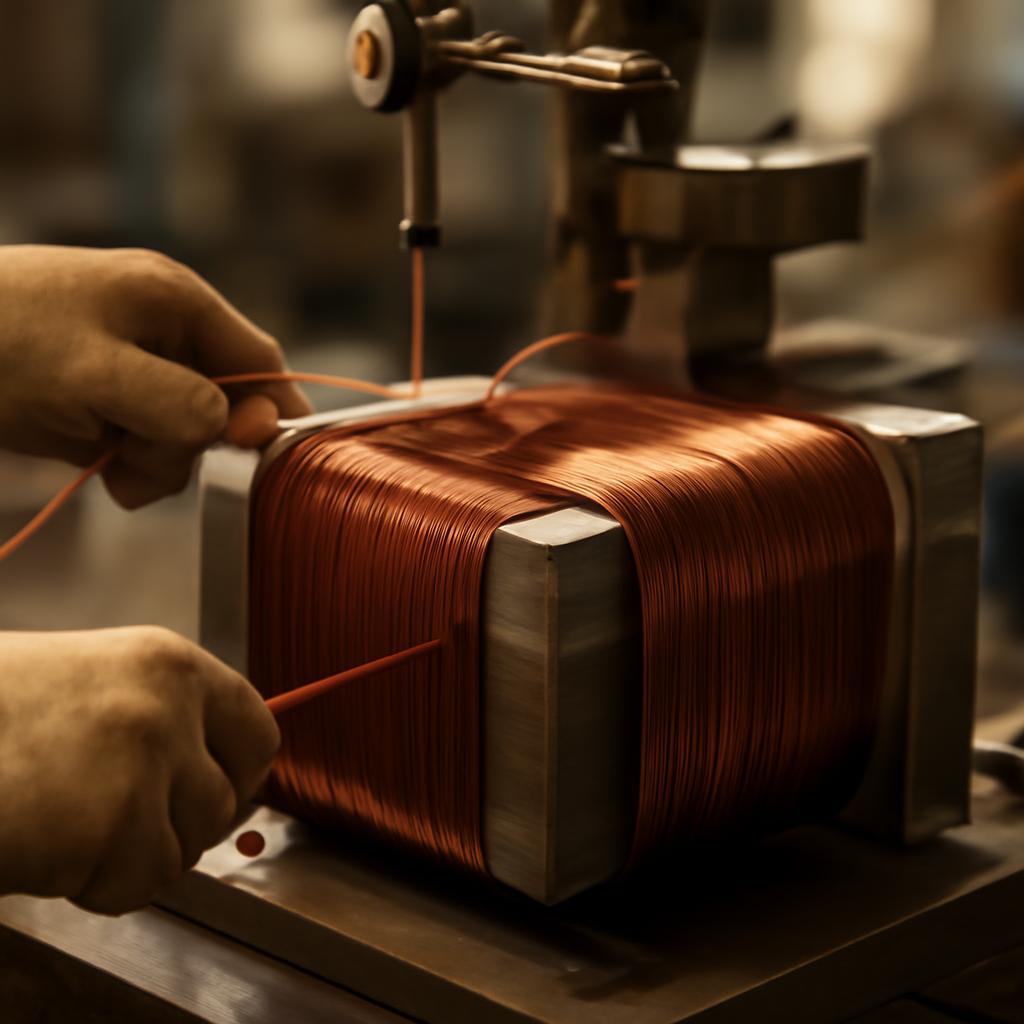

Иллюстрация этапа намотки обмоток на автоматизированном оборудовании в российском заводе.
«Автоматизация намотки не только ускоряет процесс, но и повышает безопасность труда, минимизируя контакт операторов с высоковольтными элементами.»
В заключение первого раздела стоит отметить, что технология производства трансформаторов в России адаптирована к локальным вызовам, таким как импортозамещение и энергоэффективность. Это делает отечественные устройства конкурентоспособными на внутреннем рынке и за его пределами.
Испытания и контроль качества в производстве трансформаторов
После сборки трансформаторы подвергаются тщательным испытаниям, чтобы гарантировать их надежность в эксплуатации. Этот этап включает электрические, механические и термические тесты, проводимые в соответствии с требованиями ГОСТ Р МЭК 60076-1-2011. В российских лабораториях, таких как центры при заводах Электрозавод или Уралэлектротяжмаш, используются стенды с высоковольтным оборудованием для симуляции реальных условий работы. Основная цель — выявить дефекты на ранней стадии и предотвратить аварии в энергосистемах, где даже минимальный сбой может привести к значительным потерям.
Электрические испытания начинаются с измерения сопротивления изоляции, которое должно превышать 100 МОм при 20°C для большинства моделей. Затем проводят пробойное напряжение: для трансформаторов класса 6-10 к В это значение достигает 50 к В. Механические тесты проверяют устойчивость к ударам и вибрации, имитируя транспортировку по российским дорогам или установку в сейсмоактивных зонах, как на Кавказе. Термические испытания моделируют нагрев под нагрузкой, обеспечивая, чтобы температура масла не превышала 95°C.
«Испытания не только подтверждают соответствие стандартам, но и позволяют оптимизировать конструкцию, снижая энергопотери на 5-10% по сравнению с предыдущими поколениями.»
- Визуальный осмотр: проверка на наличие трещин, дефектов сварки и правильности сборки.
- Электрические измерения: определение короткозамкного и холостого хода для расчета КПД.
- Функциональные тесты: подключение к сети и мониторинг параметров в течение 24-48 часов.
- Сертификационные пробы: аккредитация по ТР ТС 004/2011 для экспорта в Евразийский союз.
В России контроль качества интегрируется с системой управления по ISO 9001, что особенно важно для крупных проектов, таких как модернизация подстанций в рамках национальной программы Энергоэффективность. Если дефект выявлен, трансформатор возвращается на доработку, минимизируя отходы производства.
Специалист проводит пробойное испытание трансформатора в аккредитованной лаборатории.
Сравнение методов испытаний для разных типов трансформаторов
Различные типы трансформаторов требуют адаптированных подходов к испытаниям. Сухие трансформаторы, популярные в городских сетях Москвы и Санкт-Петербурга, тестируются на нагрев без масла, в то время как масляные модели проходят гидравлические проверки. Ниже приведена таблица сравнения ключевых параметров.
| Тип трансформатора | Основной метод испытания | Ключевой параметр | Норма по ГОСТ |
|---|---|---|---|
| Масляный силовой | Пробой масла | Напряжение пробоя | ≥50 кВ |
| Сухой распределительный | Термический тест | Температура обмоток | ≤120°C |
| Измерительный | Точность измерения | Коэффициент трансформации | ±0.5% |
Эта таблица иллюстрирует, как выбор метода зависит от применения: для промышленных объектов в Уральском регионе предпочтительны масляные модели с повышенной защитой от перегрузок.
«Внедрение автоматизированных систем испытаний в России сократило время на сертификацию с недель до дней, повышая производительность заводов.»
Сертификация завершает процесс, выдавая паспорт устройства с указанием всех характеристик. Это документ обязателен для установки в энергосистемах Россетей или частных сетях, обеспечивая прослеживаемость на весь срок службы, который для качественных трансформаторов достигает 30-40 лет.
Диаграмма показывает пропорции различных видов испытаний в производственном цикле.
Инновации в технологии производства трансформаторов для российского рынка
Современные разработки в производстве трансформаторов ориентированы на повышение энергоэффективности и интеграцию сумными сетями, что особенно актуально для России с ее обширной территорией и разнообразными климатическими условиями. Производители, такие как Электровыпрямитель или Свердловский завод трансформаторостроения, внедряют нанотехнологии в изоляционные материалы, снижая потери на холостом ходу до 0,5% от номинальной мощности. Это позволяет оптимизировать энергопотребление в удаленных регионах, где передача электроэнергии сопряжена с высокими потерями.
Одним из ключевых направлений стало использование аморфных сталей для сердечников вместо традиционной кремнистой, что уменьшает вихревые токи и повышает КПД на 10-15%. В России такие материалы производятся на заводах в Череповце, обеспечивая импортозамещение и снижение зависимости от зарубежных поставок. Кроме того, цифровизация производства включает CAD-системы для моделирования электромагнитных полей, что сокращает время на проектирование с месяцев до недель.
«Инновации в материалах позволяют создавать трансформаторы с ресурсом свыше 50 лет, что критично для долгосрочных проектов в энергетике Сибири и Арктики.»
Еще одним прогрессом является переход к экологичным системам охлаждения: вместо минерального масла применяют силиконовые или растительные жидкости, соответствующие нормам Сан Пи Н 2.1.7.1322-03. Это минимизирует риск загрязнения почвы при авариях, что важно для промышленных зон Подмосковья. Автоматизированные линии сборки с роботизированными манипуляторами, аналогичными тем, что используются в европейских заводах ABB, но адаптированными к российским стандартам, повышают точность на 20% и снижают трудозатраты.
- Внедрение Io T-датчиков для предиктивного обслуживания, предотвращающего сбои до их возникновения.
- Использование 3D-печати для прототипирования компонентов, ускоряющее итерации в разработке.
- Интеграция с системами SCADA для реального времени мониторинга в сетях Интер РАО.
- Разработка суперконденсаторных гибридов для стабилизации напряжения в возобновляемых источниках энергии.
На российском рынке инновации стимулируются госпрограммами, такими как Цифровая экономика, где выделяются субсидии на НИОКР. По данным Минэнерго, к 2025 году доля инновационных трансформаторов в новых подстанциях должна вырасти до 40%, что улучшит общую надежность энергосистемы. Сравнивая с зарубежными аналогами, отечественные разработки выигрывают за счет адаптации к низким температурам, где европейские модели часто требуют дополнительного обогрева.
«Цифровизация не только оптимизирует производство, но и интегрирует трансформаторы в единую «умную» инфраструктуру, повышая устойчивость к пиковым нагрузкам.»
Экономические аспекты инноваций
Внедрение новых технологий окупается за счет снижения эксплуатационных затрат: энергоэффективные трансформаторы экономят до 20% электроэнергии в год для крупных потребителей, таких как металлургические комбинаты в Магнитогорске. Стоимость производства растет на 15-20%, но окупаемость достигается за 3-5 лет благодаря грантам от Фонда развития промышленности. Это делает инновационные модели доступными для среднего бизнеса, включая агропромышленные комплексы в Центральном федеральном округе.
Диаграмма отражает долю ключевых инноваций в современном производстве трансформаторов в России.
В итоге, инновации трансформируют отрасль, делая ее более конкурентоспособной и ориентированной на устойчивое развитие, что открывает новые возможности для российских инженеров и предприятий.
Перспективы развития производства трансформаторов в России
Будущее производства трансформаторов в России связано с цифровизацией и устойчивостью, где ключевую роль играет интеграция с возобновляемыми источниками энергии. К 2030 году, по прогнозам Росатома, объем рынка вырастет на 25%, благодаря проектам по модернизации сетей в Дальневосточном округе. Производители фокусируются на гибридных моделях, сочетающих традиционные трансформаторы с элементами энергосбережения, что позволит снизить углеродный след на 30% в промышленных кластерах.
Государственная поддержка через кластеры в Татарстане и Нижегородской области стимулирует совместные разработки с вузами, такими как МЭИ, для создания трансформаторов с ИИ-управлением. Это обеспечит адаптацию к колебаниям нагрузки в ветровых и солнечных фермах Сибири, повышая общую эффективность энергосистемы.
«Перспективы открывают путь к экспорту в Азию, где российские трансформаторы ценятся за надежность в экстремальных условиях.»
В заключение, отрасль эволюционирует, балансируя традиции и инновации, чтобы соответствовать глобальным вызовам и национальным целям по энергоэффективности.
Часто задаваемые вопросы
Какие основные этапы производства трансформатора?
Производство трансформатора включает несколько ключевых этапов: подготовку материалов, намотку обмоток, сборку сердечника, пропитку изоляции и финальную сборку. Каждый этап контролируется для соблюдения стандартов, обеспечивая долговечность устройства. Например, намотка обмоток требует прецизионного оборудования, чтобы минимизировать потери энергии.
В чем разница между масляными и сухими трансформаторами?
Масляные трансформаторы используют масло для охлаждения и изоляции, что делает их подходящими для высоких мощностей в промышленных сетях. Сухие трансформаторы применяют воздух или смолу, они экологичнее и проще в установке в зданиях, но ограничены по мощности. В России масляные модели преобладают в удаленных районах из-за надежности.
- Масляные: лучше для перегрузок, но требуют обслуживания.
- Сухие: без риска пожара, но дороже в производстве.
Как обеспечивается безопасность на производстве?
Безопасность на заводах регулируется Трудовым кодексом и ГОСТами, включая использование СИЗ и автоматизированных систем. Работники проходят обучение по работе с высоковольтным оборудованием, а производство оснащено датчиками для мониторинга рисков. Это снижает инциденты до минимума, особенно при сварке и испытаниях.
Какие стандарты качества применяются в России?
В России трансформаторы соответствуют ГОСТ Р МЭК 60076 и ТР ТС 004/2011, а также ISO 9001 для управления качеством. Эти стандарты гарантируют надежность, включая испытания на пробой и нагрев. Сертификация обязательна для всех моделей, используемых в энергосистемах.
Как инновации влияют на стоимость трансформаторов?
Инновации, такие как аморфные сердечники, повышают начальную стоимость на 15-20%, но окупаются за счет снижения потерь энергии на 10-15%. В долгосрочной перспективе это экономит средства для потребителей, особенно в крупных сетях, где эксплуатационные расходы доминируют.
Заключение
В статье рассмотрены ключевые аспекты производства трансформаторов в России: от исторических этапов и материалов до современных инноваций и перспектив развития. Отрасль эволюционирует, сочетая традиции с цифровизацией и энергоэффективностью, что обеспечивает надежность энергосистем в различных регионах. ЧАВО помогли разобраться в нюансах качества, безопасности и различиях моделей.
Для практического применения рекомендуем выбирать трансформаторы по ГОСТам, учитывать условия эксплуатации и консультироваться с производителями для оптимального подбора. Регулярное обслуживание продлит срок службы и снизит затраты.
